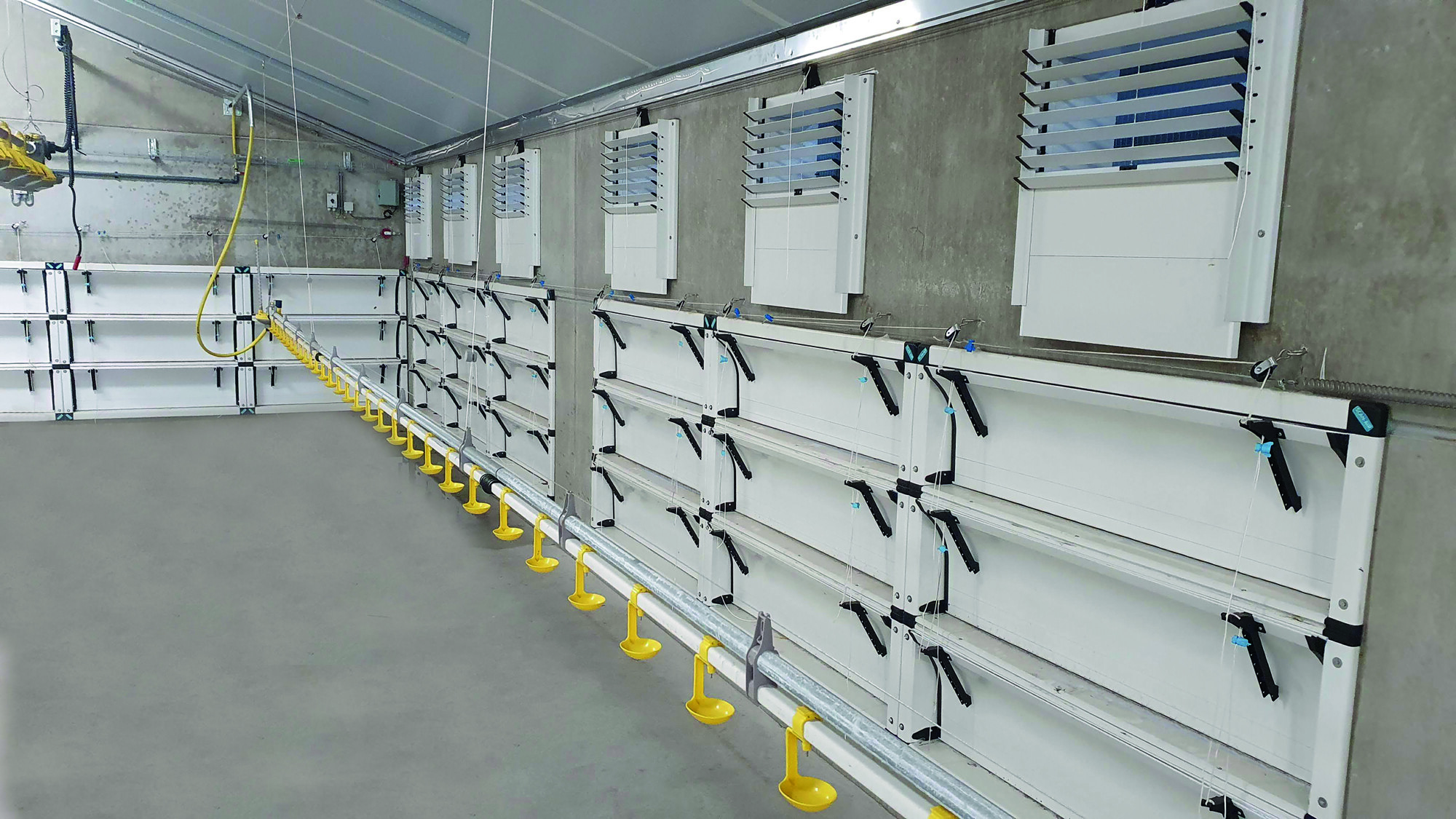

Voordelen van Tunnelinlaat WVH-V Meervoudig Verticaal

In losse secties leverbaar

Gebogen draaiklep met bodemscharnier

Optimale luchtsturing door gevormd klepblad

Zelf openend

Geïsoleerd klepblad

Opties

Losse secties (reductie transportvolume)

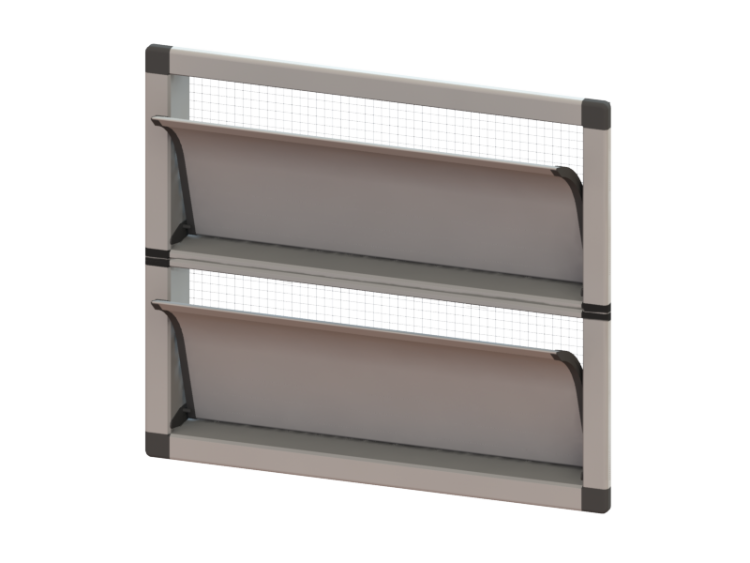

WVH-V2

WVH-V3

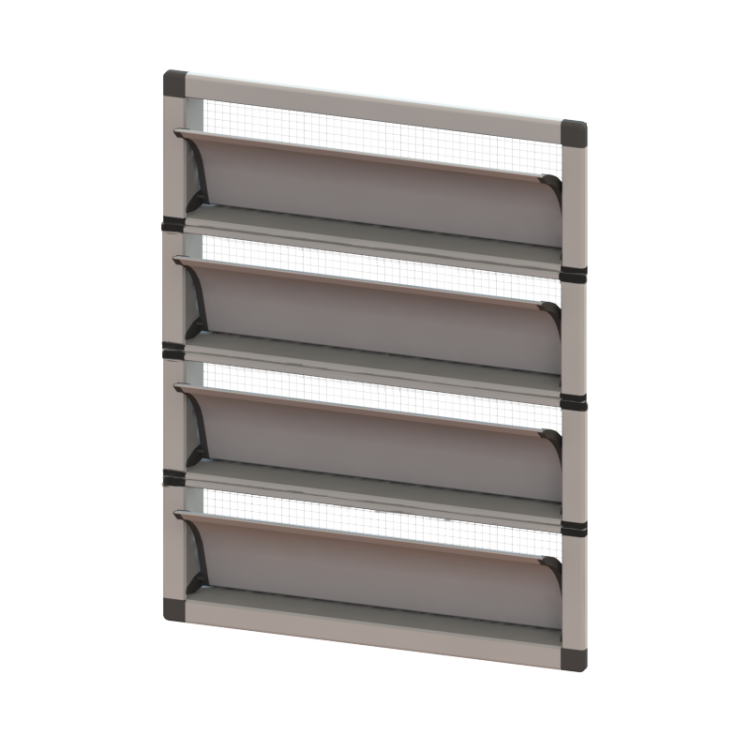

WVH-V4

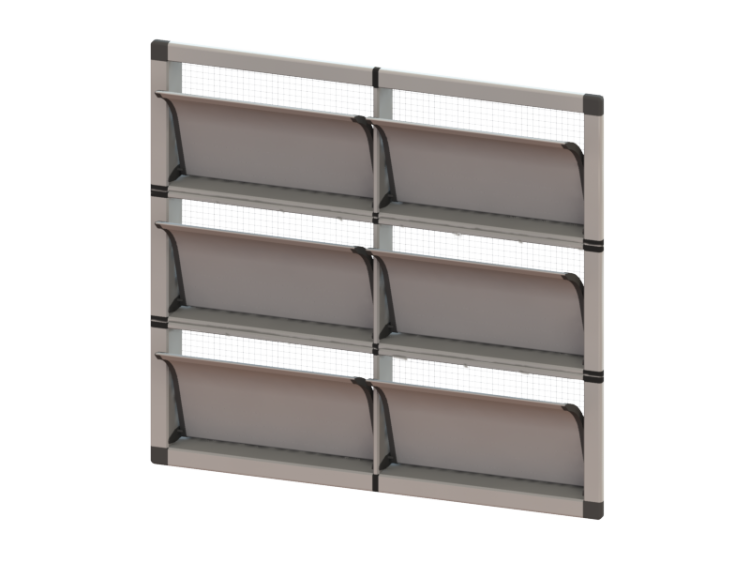

Meervoudig

Mogelijke afmetingen

Breedte 200-3180 mm In stappen van 1 mm
Hoogte 345-2180 mm Per sectie: 345/370/395/445/495/545 mm
Diepte 100-1000 mm In stappen van 25 mm

Online product configurator

Kijk in onze online product configurator voor alle, mogelijke uitvoeringen

Product configureren (Exclusief voor dealers)

Veelvoorkomende modellen

Type Inbouwafmetingen Netto oppervlakte Capaciteit Trekkracht Slaglengte
B H D 10 Pa 20 Pa 30 Pa
WVH-V2-12650 1120 mm 790 mm 100 mm 7668 cm2 9600 (m3/hr) 12650 (m3/hr) 14550 (m3/hr) 6 kg 580 mm
WVH-V3-19000 1120 mm 1185 mm 100 mm 11502 cm2 14350 (m3/hr) 19000 (m3/hr) 21850 (m3/hr) 9 kg 580 mm
WVH-V4-25300 1120 mm 1580 mm 100 mm 15336 cm2 19150 (m3/hr) 25300 (m3/hr) 29150 (m3/hr) 12 kg 580 mm
WVH-V2-16150 1420 mm 790 mm 100 mm 9798 cm2 12250 (m3/hr) 16150 (m3/hr) 18600 (m3/hr) 7 kg 580 mm
WVH-V3-24250 1420 mm 1185 mm 100 mm 14697 cm2 18350 (m3/hr) 24250 (m3/hr) 27900 (m3/hr) 10 kg 580 mm
WVH-V4-32350 1420 mm 1580 mm 100 mm 19596 cm2 24500 (m3/hr) 32350 (m3/hr) 37250 (m3/hr) 13 kg 580 mm
